標準升降柱

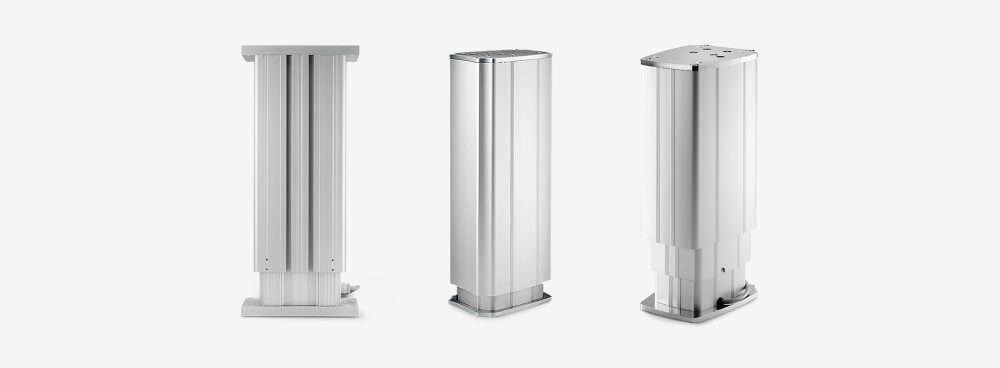

定制升降柱選項

Custom Lifting Column Options

通過定制升降柱解決方案優化您的設計。

了解更多

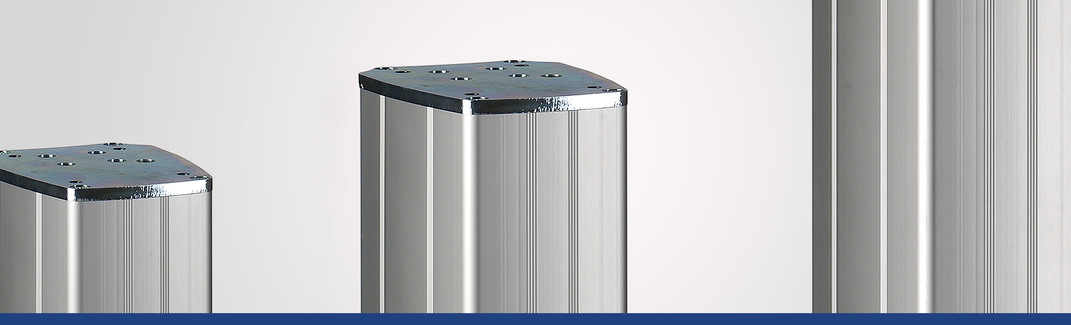

??升降柱是一種自支撐且高度可調節的升降解決方案,采用緊湊的預對準封裝結構,是醫療及人體工程學應用中實現伸縮運動的理想選擇。??

Thomson升降柱專為平穩、安靜和快速運行而設計,具有出色的伸縮比,因此占地空間雖小但運動范圍非常大。這些靈活的直線運動解決方案基于相互滑入的陽極氧化擠出鋁型材。它們具有高力矩能力,且支撐能力與結構尺寸比值大,既可使用一個單元支撐一個集中載荷,也可將幾個單元聯接在一起使用,從而可實現多種設計配置。

Thomson升降柱設計用于平滑、安靜及快速的應用場合,并且可以提供優異的伸縮比,運動范圍大、占用空間少。升降柱以相互滑入嵌合的陽極氧化擠出鋁型材為主體,可提高直線運動解決方案的靈活性。高力矩負載能力,支撐能力與結構尺寸比值大,既可使用一個單元支撐一個集中負載,也可將幾個單元聯接在一起使用,從而可實現多種設計配置。

定制化選項

當標準Thomson升降柱無法滿足您的規格要求時,我們的工程專家可幫助您定制應用解決方案。我們的定制選項包括環境防護、行程和縮回長度、控制和反饋、裝配和安裝等,可輕松滿足您的需求并提升您機器的性能。

從何處著手?

Thomson提供了廣泛的在線資源,可在購買決策過程中隨時為您提供幫助:

技術文章

  • 為了幫助將噴墨印刷和激光打標產品在裝配期間從一個站點移動到另一個站點,Videojet在Thomson升降柱的幫助下克服了高度調整和相關的人體工程學挑戰。

  • 各種醫療設備都需要垂直升降功能,它們的可及性和舒適性能夠改善護理和患者的治療效果,而升降柱提供了理想的解決方案。它們的應用包括輪椅升降機、診療臺和牙科座椅,或可調節的護士站和非接觸式眼壓計等配鏡儀器。


醫學和人體工程學自動化應用類型

輔助設備

Thomson

  • 輪椅電梯
  • 升降輔助工具
  • 殘障適應設備

可調節椅

Thomson

  • 牙科用椅
  • 理發椅
  • 化妝椅

醫療設備

Thomson

  • X 射線機
  • 手術臺
  • 病床與病患升降裝置

家具

Thomson

  • 可調節桌
  • 工作臺
  • 桌子與床

Thomson LC 系列升降柱

型號對比

LC1600 LC2000 LC3000
說明 兩片式擠出件,負載能力達 1600 N,是伸縮比要求不高的低成本應用的理想之選。 三片式擠出件,負載能力為 2000 N,同時包含伸縮式導螺桿機制,具有理想的伸縮比。 三片式擠出件,采用滾珠螺桿驅動機制,可實現 3000 N 負載能力以及高力矩負載。
螺桿類型 梯形 伸縮式導螺桿 滾珠螺桿
重量 優異 良好 良好
安靜運行 優異 良好 良好
伸縮比 良好 優異 較好
最短伸縮長度 良好 優異 較好
負載能力 良好 較好 優異
負載扭矩能力 良好 良好 優異
占空比 良好 優異 良好
速度 較好 優異 良好
中間行程保護 否* 否*

* 使用 DCG 控制時,可使用中間行程負載保護。

查找產品
Click here to optimize your design with a custom lifting column solution.

Family

Voltage

Drive Type

Load

Travel Rate (Maximum Load)

Travel Rate (No Load)

Maximum Stroke

mmmm

Feedback Option

Connection Option

CAD模型
  • 配置2D/3D Partstream模型
  • 配置2D/3D Solidcomponents模型
  • 配置2D/3D PartServer模型
  • Static 2D/3D模型下載
LC系列提升柱2D/3D交互式模型
